PERMETER

Dvojplášťový (trojvrstvový) komínový systém

Schiedel PERMETER – dvojplášťový systémový komín pre pece, krby a kotly na tuhé palivá.

Charakteristickým rysom systému je vonkajší obal, vyrobený v jednej z troch farieb: čierna, šedá alebo biela. Systém PERMETER je ľahký, odolný proti vlhkosti, kyselinám a vysokým teplotám

V závislosti od požadovaného spotrebiča, výšky komína, je možné vybrať si z priemerov 100, 130, 150, 180, 200, 250 mm. Hrúbka izolačnej vrstvy dvojplášťového (trojvrstvého) komínového systému PERMETER môže byť 25 alebo 50 mm.

Výhody

  • Určený pre pevné palivá
  • Odolný proti vlhkosti
  • Priebežná tepelná izolácia po celej výške komína
  • Nízke teploty na povrchu komínového plášťa
  • Malé rozmery
  • K dispozícii pre montáž na stenu aj priamo nad spotrebičom
  • Nie je potrebné robiť základ
  • Rýchla a jednoduchá inštalácia
  • Vysoká kvalita zvaru
  • Prevádzkyschopný ihneď po inštalácii

Technické údaje

Charakteristitka: PERMETER 25:
T450 N1 W V2-L99050 G60
T200 N1 W V2-L99050 O00
PERMETER 50 :
T600 N1 W V2-L99050 G25
T400 N1 W V2-L99050 G25
Palivo:
plyn, tuhé palivo
Prevádzková teplota:
do 400 °C
Vnútorná vložka:
1.4521 (444)
Vonkajšie opláštenie:
Galvanizovaná oceľ s práškovou farebnou úpravou:
farba čierna ( RAL9005 ) , farba biela ( RAL9003 ), farba šedá ( RAL7043S )
Hrúbka izolácie:
25 mm alebo 50 mm, Superwooll Plus 96
Tepelný odpor:
0,37 m² K/W pri hrúbke izolačnej vrstvy 25 mm
0,59 m² K/W pri hrúbke izolačnej vrstvy 50 mm

Skladba systému

Popis

1. Dno s podperou a odvodom kondenzátu
2a Vynášací diel
2b Konzoly
3 Čistiaci kus
4a Napojenie dymovodu 90 °
4b Napojenie dymovodu 45 °
5a Adaptér Prima-Plus – Permeter
5b Adaptér pre napojenie spotrebiča
6a Rovný diel 1000 mm
6b Rovný diel 500 mm
6c Rovný diel 250 mm
7 Lôžko pre predĺženie 60-100 mm
8 Krokvová objímka (z nehrdzavejúcej ocele)
9a Prestup strechou 0 °
9b Prestup strechou 3-15 °
9c Prestup strechou 16-25 °
9d Prestup strechou 26-35 °
9e Prestup strechou 36-45 °
10 Protidažďová manžeta
11a Kónické vyústenie
11b Krycia hlava
12 Kryt sopúchu
13a Koleno 15°
13b Koleno 30°
13c Koleno 45°
13d Koleno 90°
14 Statická manžeta
15 Kotviaca objímka

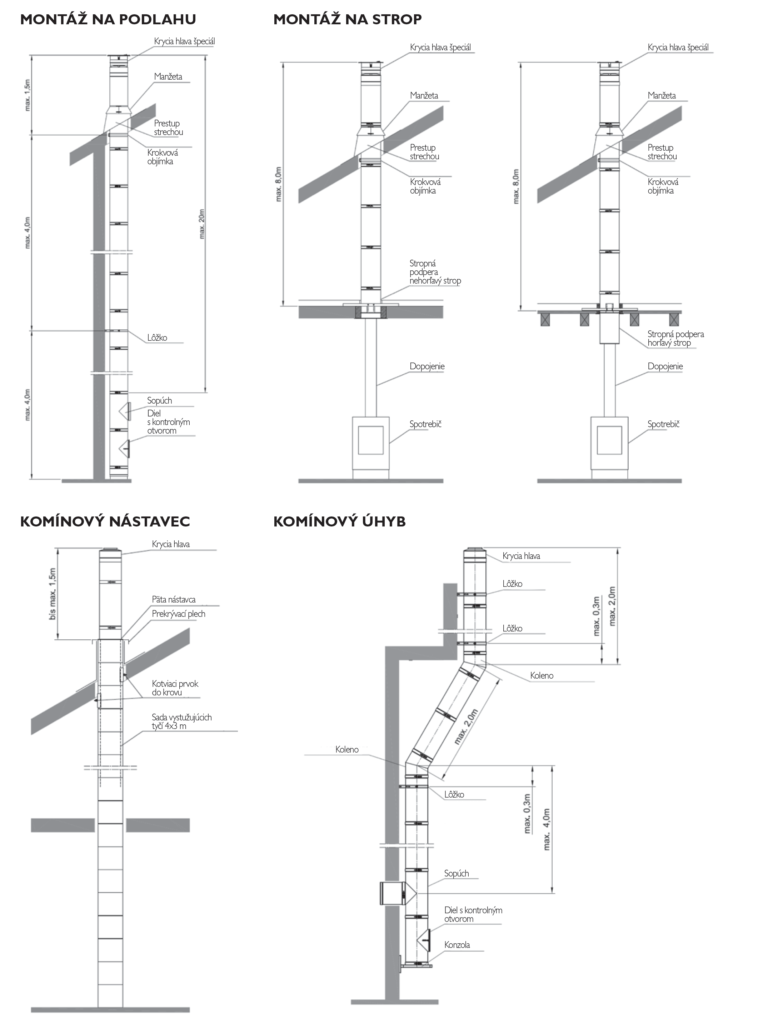

Skladba podľa spôsobu montáže
